Van bướm kèm công tắc giám sát TBL-66155F nhãn hiệu TLSH-France

1. Giới thiệu chung về Van bướm tín hiệu TBL-66155F TLSH-France

Van bướm TBL-66155F nhãn hiệu TLSH-France là dòng van bướm dạng kẹp Wafer cao cấp có tích hợp sẵn công tắc giám sát hành trình (Limit Switch). Sản phẩm chuyên dùng để kiểm soát và giám sát trạng thái đóng/mở của dòng chảy trong các hệ thống cấp nước, trạm bơm và đặc biệt là hệ thống phòng cháy chữa cháy (PCCC) hiện đại.

Cảnh báo thông minh: Trang bị sẵn 2 công tắc hành trình kép — 1 đầu nối truyền tín hiệu về tủ điều khiển PCCC trung tâm, 1 đầu nối linh hoạt với thiết bị ngoại vi (chuông, đèn, còi báo động).
Kết cấu Wafer nhỏ gọn: Dễ dàng ép chặt giữa hai mặt bích theo tiêu chuẩn EN 1092-2, tiết kiệm tối đa không gian và chi phí lắp đặt.
Độ bền & Chống ăn mòn: Thân van phủ sơn Epoxy tĩnh điện cao cấp, gioăng cao su EPDM đàn hồi tốt, chịu được nhiệt độ lên tới +110°C.
Đạt chuẩn kiểm định: Thiết kế và thử áp đáp ứng các tiêu chuẩn khắt khe Châu Âu như DIN 3202 và EN 12266-1.

2. Ứng dụng thực tế

Van bướm kèm công tắc giám sát TBL-66155F được sử dụng phổ biến trong:

Hệ thống PCCC (Fire Sprinkler & Hydrant): Yêu cầu giám sát trạng thái van 24/7 để đảm bảo luồng nước chữa cháy luôn sẵn sàng.
Tòa nhà & Hạ tầng: Chung cư cao tầng, trung tâm thương mại, nhà máy, kho vận logistics.
Hệ thống nước công nghiệp: Trạm bơm cấp nước sạch, đường ống xử lý nước và hệ thống HVAC.

3. Thông số kỹ thuật Van bướm TBL-66155F

Thông số kỹ thuật	Giá trị chi tiết
Kiểu van	Van bướm Wafer có công tắc giám sát (Signal Butterfly Valve)
Kích cỡ danh định (DN)	DN50 – DN300
Áp suất làm việc tối đa	16 bar
Áp suất thử thân (Body test)	24 bar
Áp suất thử seat (Seat test)	17.6 bar
Nhiệt độ làm việc tối đa	+110°C
Chuẩn mặt bích kết nối	EN 1092-2
Chiều dài lắp đặt	DIN 3202
Chuẩn kiểm tra áp lực	EN 12266-1
Cơ chế vận hành	Tay quay hộp số (Gear box) + 2 Công tắc hành trình
Lớp sơn phủ	Epoxy tĩnh điện màu đỏ PCCC

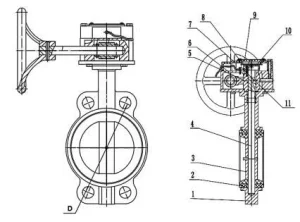

4. Vật liệu cấu tạo

STT	Tên bộ phận	Vật liệu chế tạo	Ghi chú / Tiêu chuẩn
1	Thân van (Body)	Gang xám GG25	Phủ sơn Epoxy chống ăn mòn
2	Gioăng làm kín (Seat)	Cao su EPDM	Đệm kín hoàn toàn, chịu nhiệt +110°C
3	Đĩa van (Disc)	Gang cầu GGG50	Chịu lực tác động dòng chảy cao
4	Trục van (Stem)	Inox 420 (Stainless Steel)	Cường độ cao, chống gỉ sét
5	Hộp số (Gear box)	Gang cầu GGG40	Vận hành đóng/mở nhẹ nhàng
7	Vỏ công tắc (Signal shell)	Nhựa ABS	Chống nước, bảo vệ bộ vi mạch tín hiệu

5. Ưu điểm nổi bật của Van bướm TBL-66155F TLSH-France

Giám sát trạng thái chính xác: Truyền tín hiệu đóng/mở rõ ràng về tủ điều khiển BMS/PCCC, ngăn ngừa tình trạng van bị đóng vô ý gây mất an toàn.
Khả năng chịu nhiệt – áp vượt trội: Hoạt động ổn định ở áp lực 16 bar và nhiệt độ môi chất lên tới +110°C.
Đệm kín EPDM chống rò rỉ: Đảm bảo độ kín tuyệt đối, giảm lực ma sát giúp đóng mở van êm ái, kéo dài tuổi thọ đĩa van.
Lắp đặt & Bảo trì linh hoạt: Thiết kế Wafer tương thích tốt với nhiều tiêu chuẩn mặt bích, dễ thay thế và đấu nối thiết bị cảnh báo phụ trợ.
