Kiến Thức Về Van Bướm
Công ty cổ phần TNHH Waterpumhanoi chuyên cung cấp và phân phối các loại van công nghiệp của thương hiệu TLSH- CH Pháp tại Việt Nam. Hãng van TLSH cung cấp các chủng loại van đa dạng và chất lượng để đáp ứng với nhu cầu ngày càng cao của thị trường hiện nay. Trong số các loại van đó thì phổ biến hơn cả là chủng loại VAN BƯỚM.
Vậy những yếu tố nào khiến VAN BƯỚM là loại van được sử dụng phổ biến trong các công trình xây dựng? Chúng ta hãy cùng nhau tìm hiểu kiến thức về chủng loại van này.
1. Khái Niệm Về Van Bướm
Van bướm là loại van hai chiều sử dụng để đóng, mở hoặc điều tiết dòng chảy bên trong ống. Van bướm có thiết kế nhỏ, gọn, đóng mở nhanh, vận chuyển và lắp đặt dễ dàng.
2. Các Loại Van Bướm Phổ Biến Hiện Nay
Hiện nay trên thị trường, van bướm được phân loại theo nhiều tiêu chí khác nhau để phù hợp với từng môi trường và nhu cầu sử dụng:

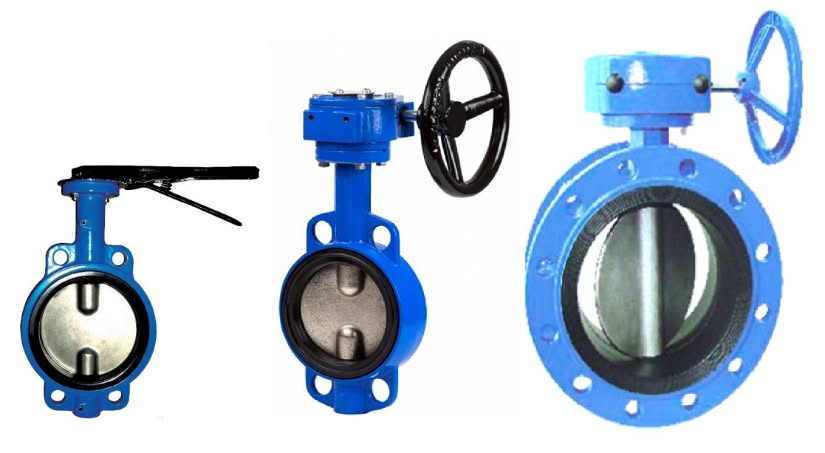

a) Phân loại theo phương thức vận hành:
– Van bướm tay gạt (Lever Handle Butterfly Valve): Thường dùng cho các kích thước nhỏ (DN50 – DN200), thao tác đóng mở thủ công nhanh chóng và tiết kiệm chi phí.
– Van bướm tay quay / Hộp số (Gearbox Butterfly Valve): Dùng cho các đường ống kích thước lớn, nhờ hệ thống hộp số trợ lực giúp việc vận hành trở nên nhẹ nhàng hơn.
– Van bướm điều khiển điện (Electric Actuator Butterfly Valve): Tự động hóa hoàn toàn, điều khiển từ xa thông qua tủ điện hoặc hệ thống SCADA.
– Van bướm điều khiển khí nén (Pneumatic Actuator Butterfly Valve): Cho tốc độ đóng mở cực nhanh, an toàn cao, thường dùng trong các nhà máy hóa chất, xử lý nước.
b) Phân loại theo kiểu kết nối:
– Van bướm kẹp Wafer (Wafer Type): Dạng kẹp phổ biến nhất, thiết kế gọn nhẹ, dễ lắp đặt giữa hai mặt bích.
– Van bướm hai mặt bích (Flanged Type): Độ kín và độ bền vượt trội, thích hợp cho hệ thống áp lực cao và đường ống kích thước lớn.
– Van bướm Lug (Lug Type): Có các lỗ bắt bulong riêng quanh thân van, thuận tiện cho việc bảo trì tháo rời một đầu đường ống.
c) Phân loại theo chất liệu chế tạo:
– Van bướm thân gang đĩa inox: Phổ biến trong các hệ thống cấp thoát nước, PCCC, HVAC.
– Van bướm toàn bộ Inox (304 / 316): Chịu hóa chất, chống ăn mòn cao, dùng trong thực phẩm, dược phẩm, hóa chất.
– Van bướm nhựa (PVC, UPVC, PVD): Dùng cho môi trường nước biển, axit, bazo kiềm mạnh.

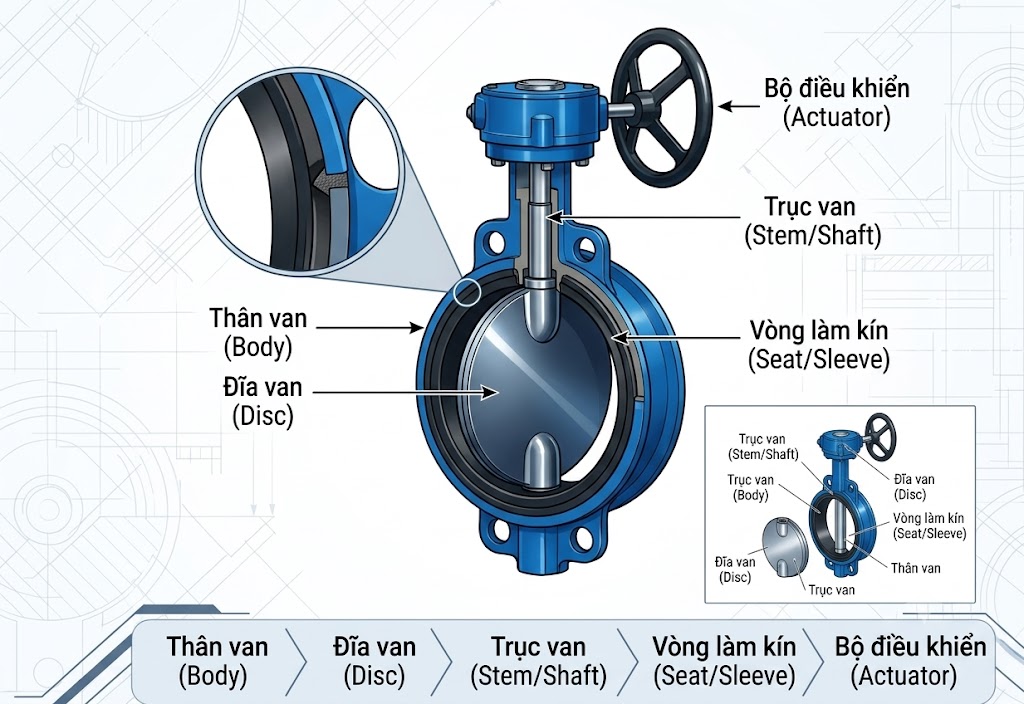

3. Cấu Tạo Của Van Bướm
a) Van bướm có cánh van là một tấm kim loại liền và có thể xoay góc 90° chu vi vòng làm kín. Lưu lượng dòng chảy qua van được điều chỉnh bằng việc thay đổi góc mở của van, lưu lượng dòng chảy đạt mức tối đa khi cửa van nằm song song với đường ống. Khi van bướm được mở một phần thì dòng chảy được đưa đồng đều qua cửa van và vòng làm kín, do đó van bướm cũng có thể được dùng trong quá trình điều tiết dòng chảy.
b) Van bướm bao gồm các bộ phận chính như sau:
– Thân van (body):
• Thân van bướm có cấu tạo giống như một vòng kim loại có các lỗ đối xứng dùng để định vị van vào đường ống bằng các bulong và đai ốc.
• Thân van bướm có thể lựa chọn các loại vật liệu như sau: Gang xám (Cast iron), Gang dẻo (Ductile iron), thép (Steel), thép không gỉ (Stainless steel), nhựa (PVC)….
– Đĩa van (disc):
• Đĩa van bướm có cấu tạo là một tấm kim loại nó làm nhiệm vụ điều khiển dòng chảy (đóng hoặc mở dòng chảy) thông qua cơ cấu điều khiển bằng động cơ hoặc tay quay, tay gạt.
• Đĩa van bướm có thể lựa chọn các loại vật liệu như sau: Gang xám (Cast iron), Gang dẻo (Ductile iron), thép (Steel), thép không gỉ (Stainless steel), nhựa (PVC)….
– Gioăng làm kín (sleeve/ seat):
• Gioăng làm kín van bướm có cấu tạo là một vòng tròn được chế tạo bởi vật liệu làm kín dùng để làm kín giữa thân van và đĩa van khi van thực hiện quá trình đóng van hoàn toàn.
• Gioăng làm kín van bướm có thể lựa chọn các loại vật liệu như sau: EPDM, NBR, Silicone, PTFE, Metal seat, ….
– Hệ thống vận hành (Operating system):
Hệ thống vận hành van bướm có các loại sau: Tay gạt (handle), hộp số (gear box), động cơ điện (electric actuator), động cơ khí nén (pneumatic actuator), ….
4. Hướng Dẫn Lắp Đặt Và Sử Dụng Van Bướm:
a) Trước khi lắp đặt van bướm vào đường ống cần:
• Kiểm tra các bộ phận của van không có khuyết tật.
• Kiểm tra mặt bích của van và mặt bích của đường ống phải phù hợp và cùng tiêu chuẩn mặt bích của van.
• Kiểm tra và làm sạch đệm làm kín, mặt bích để chúng được sạch hoàn toàn, tránh các vết bẩn có thể làm hằn lên đệm làm kín hoặc mặt bích có thể gây rò rỉ đường ống.
• Kiểm tra khoảng trống giữa hai mặt bích đường ống phải lớn hơn kích thước van để tránh đệm làm kín của van cọ sát với mặt bích đường ống gây hư hại đệm làm kín.
• Kiểm tra 2 đầu ống được kết nối với 2 bề mặt kết nối của van đảm bảo chúng đồng tâm.
b) Tiến hành lắp đặt van bướm:
• Mở cánh van ở vị trí có góc mở phù hợp theo quy định của nhà sản xuất để tránh làm biến dạng miếng đệm làm kín (sleeve/ seat) do quá trình xiết bulong quá chặt gây ra, dẫn đến làm kẹt hoặc rò rỉ môi chất.
• Xiết chặt các bulong từ từ theo mặt phẳng và đối xứng.
• Không sử dụng miếng đệm (gasket) giữa mặt bích và van.
• Không được hàn mặt bích gần van bướm đã được lắp đặt.
• Đối với van bướm đường kính lớn, khi lắp đặt thì ưu tiên lắp van với trục ty nằm ở vị trí ngang.
c) Sử dụng van bướm:
• Trong quá trình sử dụng hoặc test không được vượt quá áp lực ghi trên thân van.
• Có biện pháp đảm bảo thiết bị làm việc trong điều kiện tốt, giữ sạch và bôi trơn bộ phận thao tác van lộ ra ngoài, một số loại van yêu cầu cần phải bôi trơn cả phía trong.
• Có kế hoạch bảo trì van (thông thường 3-6 tháng) để kiểm tra van, định kì vệ sinh miếng đệm làm kín để loại bỏ cặn bẩn có thể gây rò rỉ hệ thống, thay đổi miếng đệm nếu các miếng đệm không đảm bảo điều kiện làm việc.
• Đối với các van vận hành thường xuyên thì sau khoảng thời gian từ 2-3 năm sử dụng nên tháo van ra để kiểm tra tình trạng của các bộ phận bên trong van như: đĩa van, tấm đệm có đảm bảo độ kín khít làm việc hay không, nếu không còn đảm bảo thì nên có phương án thay thế ngay để tránh các hậu quả sau này khi sử dụng.
Cuối cùng, để lựa chọn và sử dụng van bướm một cách hiệu quả và kinh tế nhất thì chúng ta nên lựa chọn các thương hiệu van có uy tín trên thị trường, có chất lượng và chế độ bảo hành tốt, đồng thời lựa chọn nhà cung cấp có năng lực và kinh nghiệm để đồng hành.
Công ty Cổ phần TNHH Waterpumphanoi là đơn vị cung cấp, phân phối chính thức các dòng van công nghiệp thương hiệu TLSH (CH Pháp) tại thị trường Việt Nam. Chúng tôi cam kết mang đến giải pháp tối ưu, sản phẩm chất lượng cao cùng chính sách bảo hành chính hãng cho mọi công trình.
